产品详细
产品详情

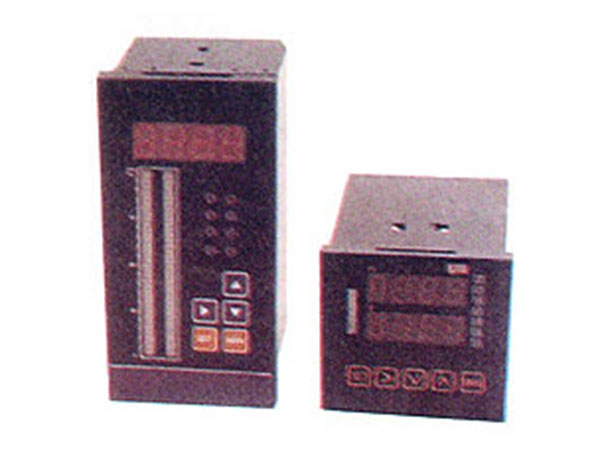

一、概述
本仪表采用超大规模集成电路，可与XGMT-200系列智能调节仪或DCS计算机控制系配套使用，作为主机故障及维修的后备手操输出单元。
DFQ操作器的工作方式有二种，自动（A）、手动（M），并配有相应的状态指示。
自动状态时，输出信号取自调节器或DCS计算机系统来输入信号，操作器被切换到手动时，其跟踪阀位值可以长时间保持。
仪表可以选择交直流两种电源供电：电流220V，直流24V。
二、性能规格
·调节器信号输入：4~20mA、0~10mA、0~5V、1~5V及特殊信号输入。
·操作器信号输出（同调节器信号输入）4~20mA、0~10mA、1~5V、0~5V
·反馈信号输入
电流：0~10 mA（内阻500Ω）4~20 mA （内阻250Ω）
电压：0~5V、1~5V 内阻>500Ω
·反馈信号输出
电流：0~10 mA 负载1K，4~20aM 负载500Ω
电压：0~5V、1~5V
·调节器输入、反馈输入与操作输出、反馈输出之间隔离。
·手/自动（M/A）状态输出 自动：触点常开 手动：触点常闭
·事件故障信号输入
正常：触点常开 故障：触点常闭
·跟踪误差：±0.5%
·保持误差：±0.5%/8小时。
·自动-手动切换误差±1%
·工作方式：自动<=>手动切换。
手动通过按钮“▲”“▼”实现阀位的“增”或“减”
·输出范围：0~100%；操作速度；全量程5秒
·自动操作
操作器输出电流跟踪调节器系统来的输入电流信号
·指示形式
A、状态指示：自动、手动均LED发光二极管指示。
B、输出值显示四位LED数码。
C、测量值：四位LED数码。
·型式：仪表盘装
·外形尺寸：96×96×130mm（方型）；80×160×95mm（竖型）；160×80×95mm（横型）
·开孔尺寸：92×92mm（方型）；76×152mm（竖型）；152×76mm（横型）
·工作环境：温度0~40℃；相对温度<85%。
·电源电压：交流90~265VAC，直流DC24V±10%供选择
·重量：1Kg
三、仪表接线图
本仪表采用超大规模集成电路，可与XGMT-200系列智能调节仪或DCS计算机控制系配套使用，作为主机故障及维修的后备手操输出单元。
DFQ操作器的工作方式有二种，自动（A）、手动（M），并配有相应的状态指示。
自动状态时，输出信号取自调节器或DCS计算机系统来输入信号，操作器被切换到手动时，其跟踪阀位值可以长时间保持。
仪表可以选择交直流两种电源供电：电流220V，直流24V。
二、性能规格
·调节器信号输入：4~20mA、0~10mA、0~5V、1~5V及特殊信号输入。
·操作器信号输出（同调节器信号输入）4~20mA、0~10mA、1~5V、0~5V
·反馈信号输入
电流：0~10 mA（内阻500Ω）4~20 mA （内阻250Ω）
电压：0~5V、1~5V 内阻>500Ω
·反馈信号输出
电流：0~10 mA 负载1K，4~20aM 负载500Ω
电压：0~5V、1~5V
·调节器输入、反馈输入与操作输出、反馈输出之间隔离。
·手/自动（M/A）状态输出 自动：触点常开 手动：触点常闭
·事件故障信号输入
正常：触点常开 故障：触点常闭
·跟踪误差：±0.5%
·保持误差：±0.5%/8小时。
·自动-手动切换误差±1%
·工作方式：自动<=>手动切换。
手动通过按钮“▲”“▼”实现阀位的“增”或“减”
·输出范围：0~100%；操作速度；全量程5秒
·自动操作
操作器输出电流跟踪调节器系统来的输入电流信号
·指示形式
A、状态指示：自动、手动均LED发光二极管指示。
B、输出值显示四位LED数码。
C、测量值：四位LED数码。
·型式：仪表盘装
·外形尺寸：96×96×130mm（方型）；80×160×95mm（竖型）；160×80×95mm（横型）
·开孔尺寸：92×92mm（方型）；76×152mm（竖型）；152×76mm（横型）
·工作环境：温度0~40℃；相对温度<85%。
·电源电压：交流90~265VAC，直流DC24V±10%供选择
·重量：1Kg
三、仪表接线图
